　　適用于關口高精度電能計量，變電站、發電廠、大用戶的電能計量及諧波計量分析，諧波嚴重的電氣化鐵路、鋼鐵冶金企業、電弧焊機、電弧爐、軋鋼機等耗能企業、電動汽車充電站、風力發電等計量點可實現諧波分析、諧波計量、基波計量。

　　主要特點

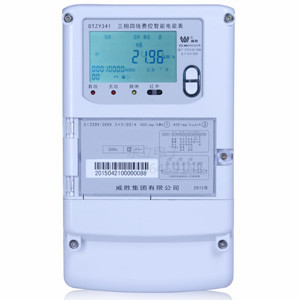

　　該表采用高精度DSP計量模塊和高性能管理MCU完成電能計量、基波/諧波電能計量與分析、數據處理，有功精度等級0.2S級，具有高品質電磁兼容性、較強的抗干擾能力，數據界面美觀大方的優勢。具有高準確度、高穩定性、高可靠性以及易擴展、易維護、通訊方式靈活等特點，采用擁有多項自主知識產權的高準確度計量方案和計量算法，實現了傳統計量芯片無法達到的計量準確度。開關電源具有寬電壓范圍。

　　主要功能

　　●分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量，可設置四象限無功任意組合方式，可計量分相正反向有功、感容性無功電量。

　　●輸入/輸出基波、諧波有功電能計量。

　　●諧波分析（可計算出諧波電壓電流含量、含有率及總畸變率）。

　　●全漢字點陣式液晶顯示，菜單式操作界面，可圖形顯示部分數據。大屏幕、寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光?？娠@示中文、英文、俄文、西班牙文等；

　　●分時計量正反向有功、無功需量及發生時間。

　　●8費率，主副兩套時段，時鐘雙備份，自動糾錯，可記錄13個月歷史記錄。

　　●可設置6類數據記錄負荷曲線，容量達到2M字節（可選4M字節）。

　　●測量功能:測量A、B、C各相電壓、電流、視在功率、有功功率、無功功率、功率因數、相角、頻率。

　　●記錄失壓、失流、全失流、電壓合格率、清零、清需量、編程、校時、上電、過壓、逆相序、開蓋等多種事件。

　　●雙備份數據存儲，具有自檢和糾錯功能，具有內卡錯、時鐘錯、電壓逆相序、失壓、過壓、失流、電池欠壓故障報警功能。

　　●具有防竊電開蓋檢測功能。

　　●二路空接點電能脈沖可選四路及LED電能脈沖指示燈輸出，報警指示燈輸出。

　　●2路標準RS485、1路吸附式紅外/遠紅外通信接口，通道相互獨立。

　　●停電后可通過按鍵喚醒顯示，喚醒后，可以通過液晶顯示抄表。

　　●AC/DC自適應輔助電源供電，上電后由輔助電源優先供電；

　　●記錄多種凍結數據，形成由事件記錄、負荷曲線及凍結數據組成的圖形化用電異常分析；

　　●三路光耦空節點可選擇單獨輸出或三合一輸出秒脈沖、需量周期或滑差時間到、時段投切。

　　●采用開關電源具有寬電壓范圍。
