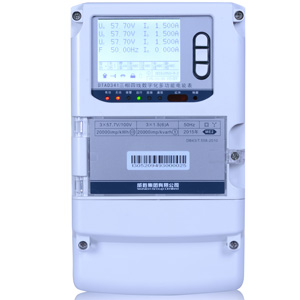

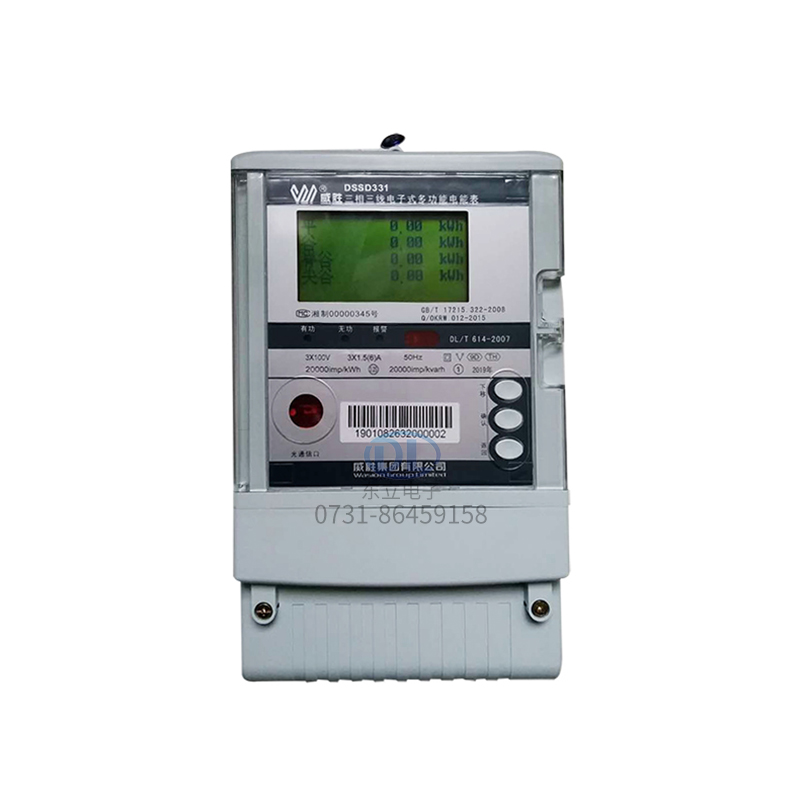

　　DSAD331/DTAD341-ME2 智能變電站專用電能表

　　DSAD331/DTAD341-ME2型電能表是一款采樣測量值傳輸符合IEC61850-9-2標準規范0.2S三相電子式多功能電能表。其主要特點是計量電壓電流信號為數字信號輸入，工作電源采用雙路交/直流冗余供電設計。適用于基于IEC61850-9-2標準建設的新型數字化變電站電能計量。

　　主要特點

　　●采樣值測量輸入接口符合IEEE802.3u ,100Base-FX的ST/SC型光纖接口要求；

　　●支持遵循IEC 60044-8、IEC61850-9-2、IEC61850-9-2LE標準規范的采樣值輸入；

　　●IEC61850-9-2、IEC61850-9-2LE采樣值協議自適應計量、極大支持三合并單元計量；

　　●雙路冗余寬范圍電源供電；

　　●點陣液晶顯示，顯示內容直觀，豐富，靈活；

　　●電表參數密碼保護設置；

　　●2路標準RS-485、1路遠紅外通訊接口；

　　●可選抄表接口采用IEEE802.3u的RJ45以太網接口，支持IEC61850-8-1標準規

　　范；

　　●支持負荷曲線、電量凍結、事件記錄文件服務上報功能。

　　主要功能

　　●分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量，可設置四象限無功任意組合方式，計量分相正反向有功、感容性無功電量。

　　●測量各相/各元件的電壓、電流，測量總及各分相/各元件的有功功率、無功功率、功率因數及電網頻率

　　●8費率（可配置），主副兩套時段，時鐘雙備份，12個月歷史記錄（可配置）

　　●失壓、全失壓，失流、全失流，電壓合格率等8類歷史數據記錄(可配置)，容量達到4Mbytes

　　●雙備份數據存儲，具有自檢和糾錯功能，具有內卡錯、時鐘錯、電壓逆相序、失壓、過壓、失流、電池欠壓故障報警功能。

　　●具有防竊電開蓋檢測功能。

　　●停電后可通過按鍵喚醒顯示，喚醒后，可以通過液晶顯示抄表。

　　●雙路冗余寬范圍電源供電，交直流通用；

　　●記錄多種凍結數據，形成由事件記錄、負荷曲線及凍結數據組成的圖形化用電異常分析；

　　●三路光耦空節點可選擇單獨輸出或三合一輸出秒脈沖、需量周期或滑差時間到、時段投切。
