　　一、產品簡介

　　產品型號：長沙威勝DTSD341；原產地：湖南省長沙市

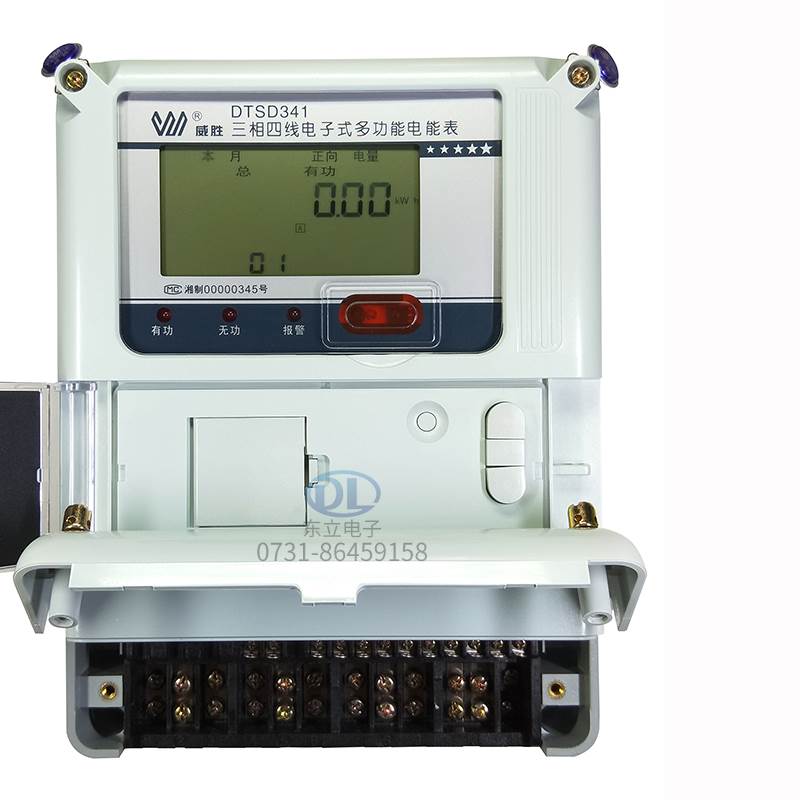

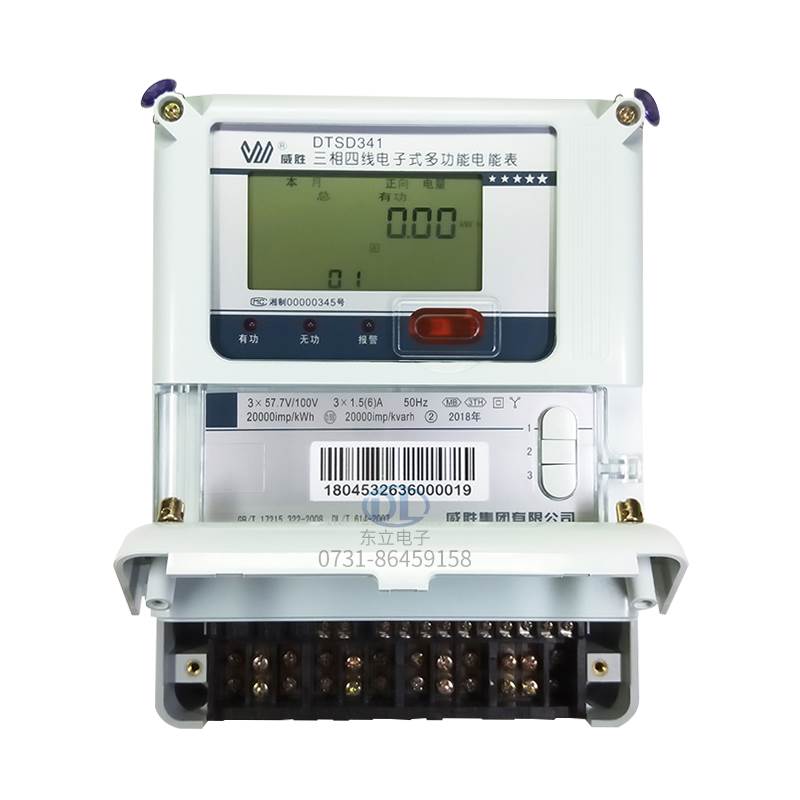

　　產品名稱：威勝DTSD341-MB3三相四線電子式多功能電能表

　　功能簡介：總、有功、無功、需量、分相、分時電量計量、結算及存儲功能；電壓、電流、功率、功率因素、相角、頻率等電能數據測量及存儲功能；防竊電、電量追補功能；485通訊、顯示等抄表功能

　　適用場所：適用于高可靠性要求的電能計量與管理場所，如發電廠、變電站、公用建筑、工廠及各類企事業單位。

　　二、主要技術參數

　　三、建議選型配置表

　　四、安裝尺寸

　　七、威勝電表DTSD341-MB3三相四線電子式多功能電能表詳細功能介紹

　　1、電能計量功能

　　1.1計量項目：可計量有功、無功、正向有功、反向有功、四象限無功、極大需量、組合有功、組合無功等電量。

　　1.2監測項目：可監測A、B、C各相電壓、電流實時值，可監測三相總及A、B、C各相有功功率、無功功率、視在功率、功率因數、相角、頻率實時值，可顯示電流、功率及功率因數實時方向。

　　1.3分時功能：具有尖、峰、平、谷分時段復費率階梯計量功能，也可選擇峰、平、谷等任意分時段分費率階梯計量功能，總之能夠滿足全國各省市縣分時段復費率要求。

　　1.4電量結算及存儲：可按月結算并儲存上13個月的每月電量數據，可按月結算并儲存每月的總、尖、峰、平、谷電量及極大需量等數據。

　　1.5負荷曲線：可按小1分鐘間隔存儲當前有功總電量、無功總電量、四象限無功總電量、當前需量、電壓、電流、頻率、有功功率、無功功率、功率因數。

　　1.6顯示功能：可顯示總有功、無功、正向有功、反向有功、四象限無功、極大需量等計量數據，可顯示上13月的每月電量，可顯示當前計量參數的運行狀況。

　　2、防竊電及電量追補功能

　　2.1如有非法打開電表上盒，企圖更改電表內部電路竊電，則將記錄開上盒發生時間，該記錄可做為竊電的依據。

　　2.2如有非法取掉或切斷任意相電壓線，企圖上電表失去電壓而減少電能計量達到竊電目的，則將根據失去電壓狀況產生失壓、斷相、全失壓、掉電事件記錄，并存儲累計時間、起始及結束時間，以及期間各相電流乘以時間得出的安時值等數據，以上記錄數據可做為竊電及電量追補核算的重要依據。

　　2.3如有非法短接、反向連接電流線，企圖上電表失去電流而減少電能計量達到竊電目的，則將根據失去電流狀況產生失流、電流反向事件記錄，并存儲累計時間、起始及結束時間、事件發生前后電能數據等電網狀況，以上記錄數據可做為竊電及電量追補核算的依據。

　　以上狀況如有發出，電表會出現報警標志，并存儲相應事件記錄及電能數據，如安裝抄表系統與電表相連，抄表系統會馬上出現報警，并可遠程抄讀電表事件記錄及電能數據，防止用戶竊電。

　　3、抄表功能

　　3.1通過電表上的按鍵，可在液晶屏上查詢到電表當前及每月總電量、實時電壓、電流、功率、功率因數等數據。

　　3.2通過手持紅外抄表機，可讀取電表當前及每月電量、實時電壓、電流、功率、功率因數、歷史存儲的所有數據。

　　3.3兩路RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據、電網實時數據、歷史存儲的所有數據，并支持DL/T645-1997、Modbus-RTU多功能電能表通訊協議。
