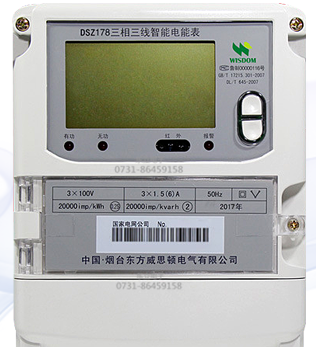

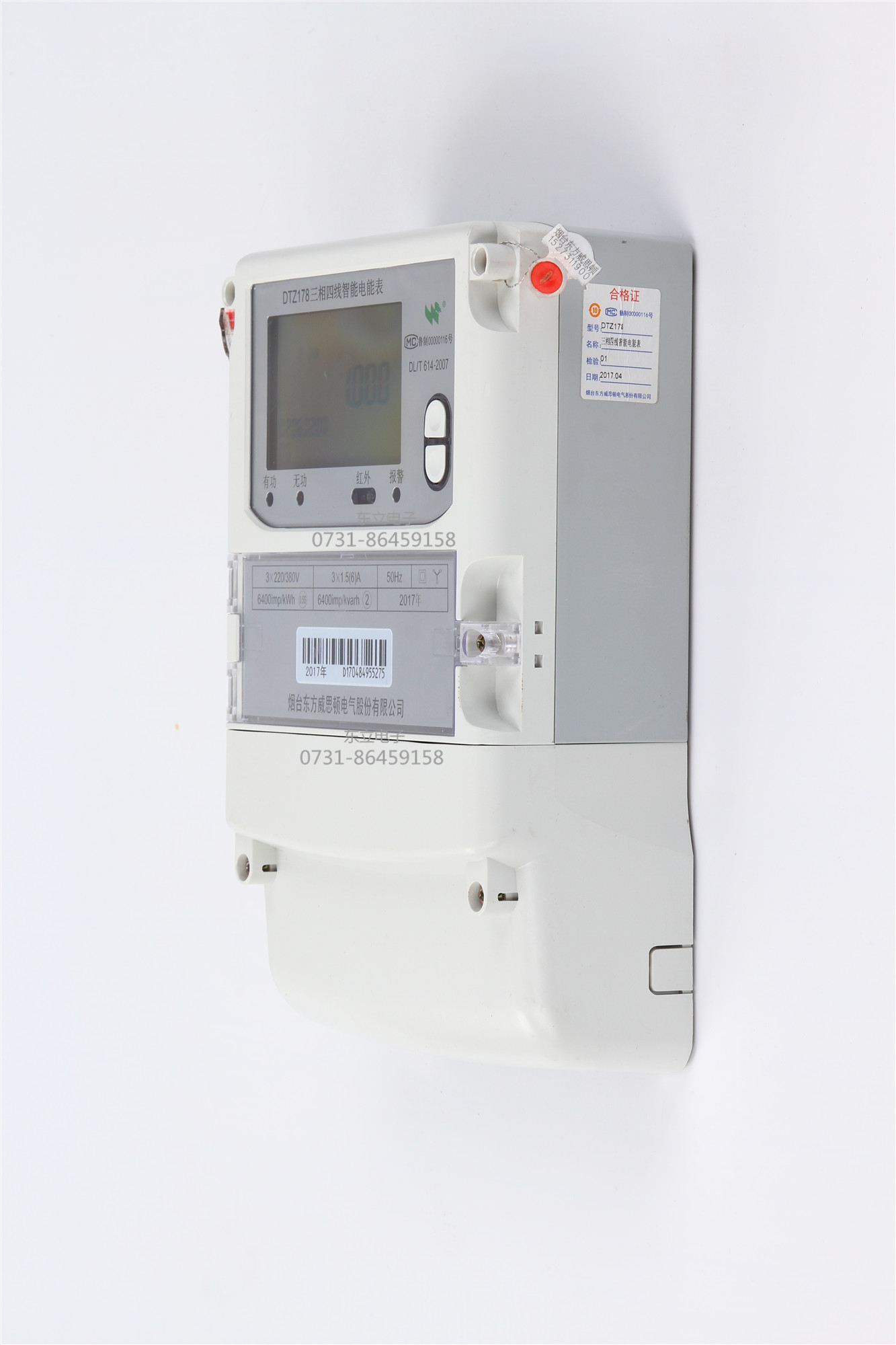

　　DSZ178 系列三相智能電能表，是煙臺東方威思頓電氣有限公司采用先進的大規模集

　　成電路，成熟的軟件算法，低功耗設計以及SMT 工藝，依照國際、國內相關標準的要求設計

　　制造。本產品集計量、顯示、通訊、監測、費控等功能于一身，可以地分時計量三相正

　　反向有功電能、四象限無功電能以及需量；精密實時測量三相電壓、電流、有功功率、無功

　　功率、功率因數等；監測并記錄失壓、失流、斷相等事件；可實現遠程和本地抄表、編程等

　　功能。本產品可廣泛應用于電網關口、電廠、供變電站、各企事業單位的電能綜合計量和管

　　理以及工業用戶多費率電能分時計量。

　　主要參考標準：

　　GB/T 17215.323—2008《交流電測量設備 特殊要求—第23 部分靜止式無功電能表（2 級和3 級）》

　　GB/T 17215.321—2008《交流電測量設備 特殊要求—第21 部分靜止式有功電能表（1 級和2 級）》

　　GB/T 17215.211—2006《交流電測量設備 通用要求 試驗和試驗條件—第11 部分：測量設備》

　　GB/T 17215.301—2007《多功能電能表特殊要求》

　　GB/T 15284—2002《多費率電能表 特殊要求》

　　JJG 596—1999《電子式電能表》

　　DL/T 614—2007《多功能電能表》

　　DL/T 645—2007《多功能電能表通信協議》

　　Q/GDW 206—2008《電能表抽樣技術規范》

　　Q/GDW 356—2009《三相智能電能表型式規范》

　　Q/GDW 354—2009《智能電能表功能規范》

　　Q/GDW 365—2009《智能電能表信息交換安全認證技術規范》

　　主要技術參數

　　參比電壓

　　3×220（380）V，3×57.7（100）V，3×100V

　　參比電流

　　直接接入方式：基本電流（Ib）為5A、10A、20A；

　　經互感器接入方式：額定電流（In）為0.3A 、1.5A

　　電流為參比電流的4倍及以上

　　參比頻率

　　50Hz

　　精度等級

　　有功0.2S級、0.5S級、1級；無功2級

　　起動電流

　　0.2%Ib(In)（互感器接入式，1級）,0.4%Ib(In) (直接接入式，1級)，0.1%Ib(In)（0.2S級、0.5S級）

　　工作范圍

　　0.9Un～1.1Un(擴展工作范圍0.8Un～1.15Un)

　　溫度范圍

　　戶內式：-10℃～45℃（極限-25℃～60℃）

　　戶外式：-25℃～60℃（極限-40℃～70℃）

　　相對濕度

　　≤95%

　　功率消耗

　　電壓線路 有功功率≤1.5W，視在功率≤6VA（輔助電源供電時，視在功率≤0.5VA）

　　輔助電源 有功功率≤1.5W，視在功率≤10VA

　　電流線路 互感器接入式≤0.2VA; 直接接入式≤0.4VA

　　設計壽命

　　15年
