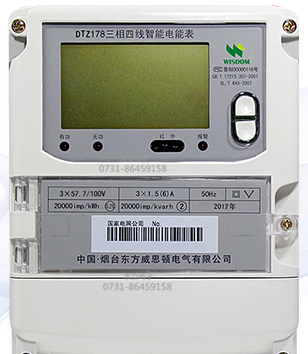

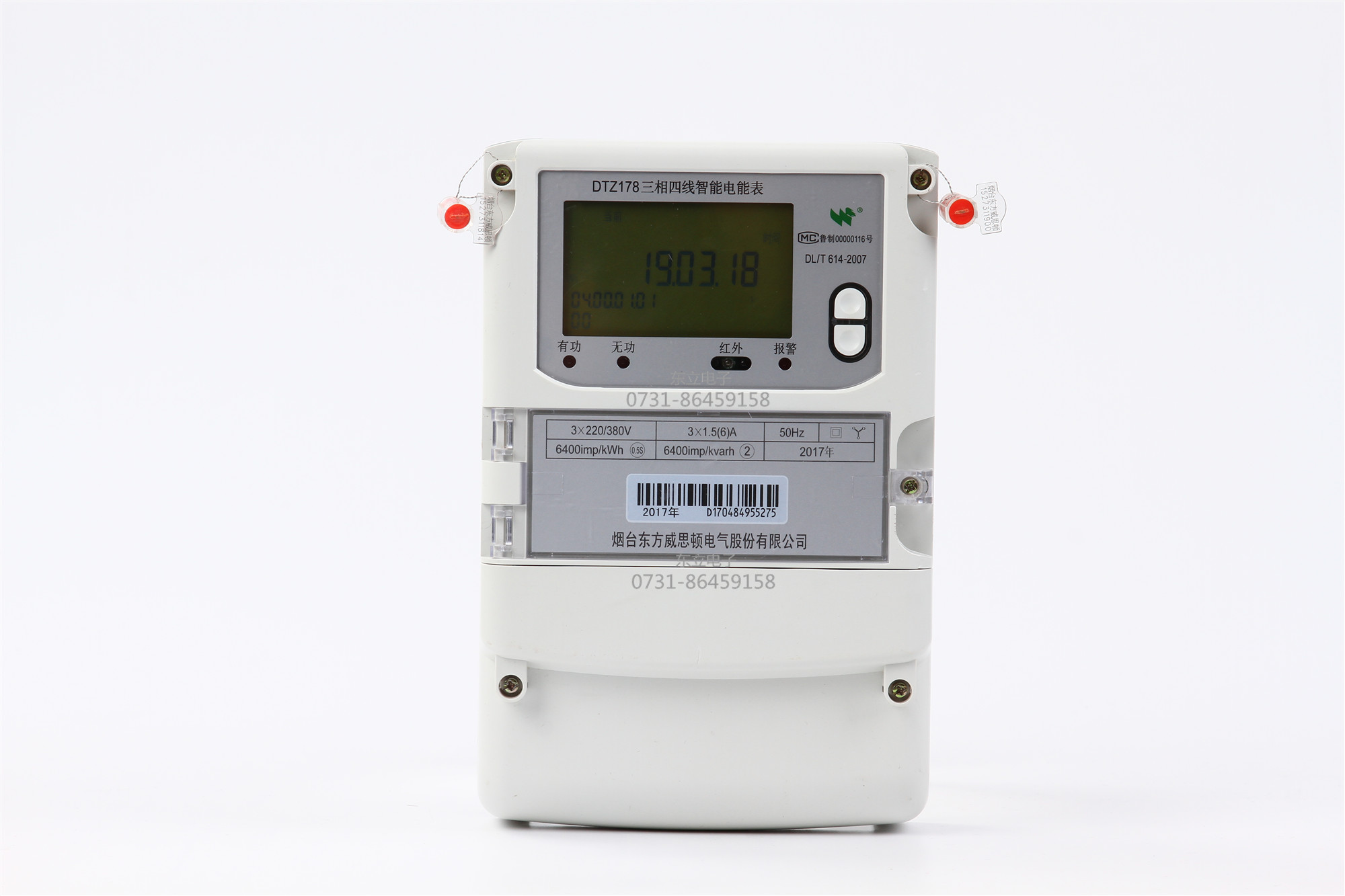

　　DTZ178 系列三相智能電能表，是煙臺東方威思頓電氣有限公司采用先進的大規模集

　　成電路，成熟的軟件算法，低功耗設計以及SMT 工藝，依照國際、國內相關標準的要求設計

　　制造。本產品集計量、顯示、通訊、監測、費控等功能于一身，可以地分時計量三相正

　　反向有功電能、四象限無功電能以及需量；精密實時測量三相電壓、電流、有功功率、無功

　　功率、功率因數等；監測并記錄失壓、失流、斷相等事件；可實現遠程和本地抄表、編程等

　　功能。本產品可廣泛應用于電網關口、電廠、供變電站、各企事業單位的電能綜合計量和管

　　理以及工業用戶多費率電能分時計量。

　　主要功能

　　4.1 電能計量功能

　　具有正向有功、反向有功電能、四象限無功電能計量功能，并可以據此設置組合有功和組合無功電能。

　　四象限無功電能除能分別記錄、顯示外，還可通過軟件編程，實現組合無功1和組合無功2的計算、記錄、顯示。

　　支持分時計量，支持有功電能分相計量。

　　存儲近12個結算日電量數據，結算時間可設定為每月中任何一天的整點時刻。

　　4.2 需量測量功能

　　測量雙向需量、分時段需量及其出現的日期和時間，并存儲帶時標的數據。

　　支持需量數據手動（或抄表器）清零。

　　需量測量采用滑差方式，需量周期和滑差時間可設置。出廠默認值：需量周期15min、滑差時間1min。

　　存儲近12個結算日需量數據。4.3 實時量測量功能

　　測量、記錄、顯示當前電能表的總及各分相電壓、電流、功率、功率因數等運行參數。

　　三相智能電能表系列 正文

　　- 4 -

　　提供越限監測功能，可對線（相）電壓、電流、功率因數等參數設置限值并進行監測，當某參數超出或低于設定的限值時，將以事件方式記錄相關數據。

　　4.4 時鐘、時段、費率及校時功能

　　采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時和閏年自動切換功能。內部時鐘端子輸出頻率為1Hz。

　　具有兩套費率時段，可通過預先設置時間實現兩套費率時段的自動切換。每套費率時段全年至少可設置2個時區，24小時內至少可以設置8個時段，時段小間隔為15分鐘。

　　可通過RS485、紅外等通信接口對電能表校時，支持廣播校時。

　　4.5 負荷記錄功能

　　負荷記錄內容可以從“電壓、電流、頻率”、“有、無功功率”、“功率因數”、“有、無功總電能”、“四象限無功總電能”、“當前需量”六類數據項中任意組合。

　　三相智能電能表系列 正文

　　負荷記錄間隔時間可以在1～60min 范圍內設置。

　　4.6停電抄表功能

　　在停電狀態下，可通過按鍵或紅外方式喚醒電能表，抄讀電能量等數據。
