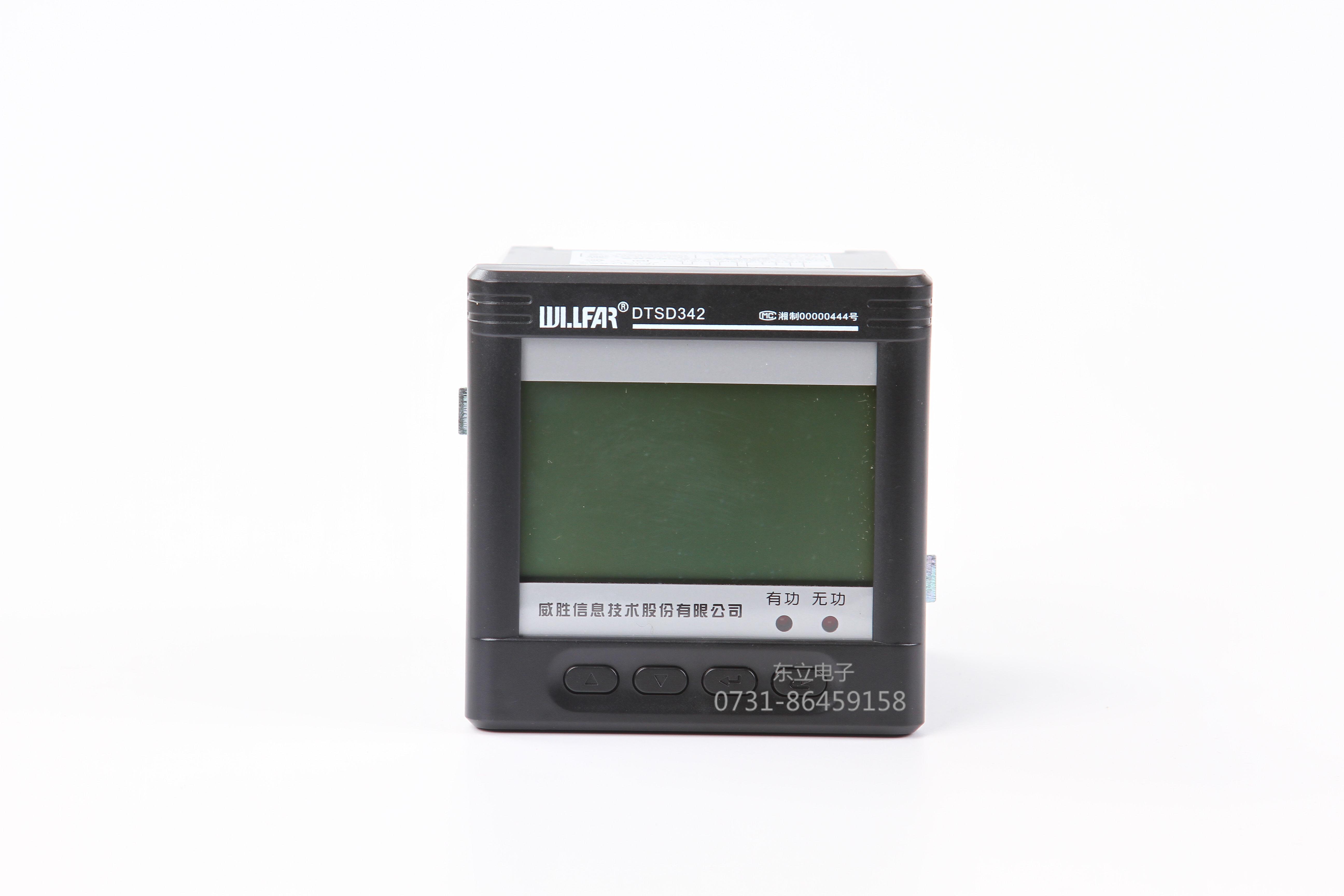

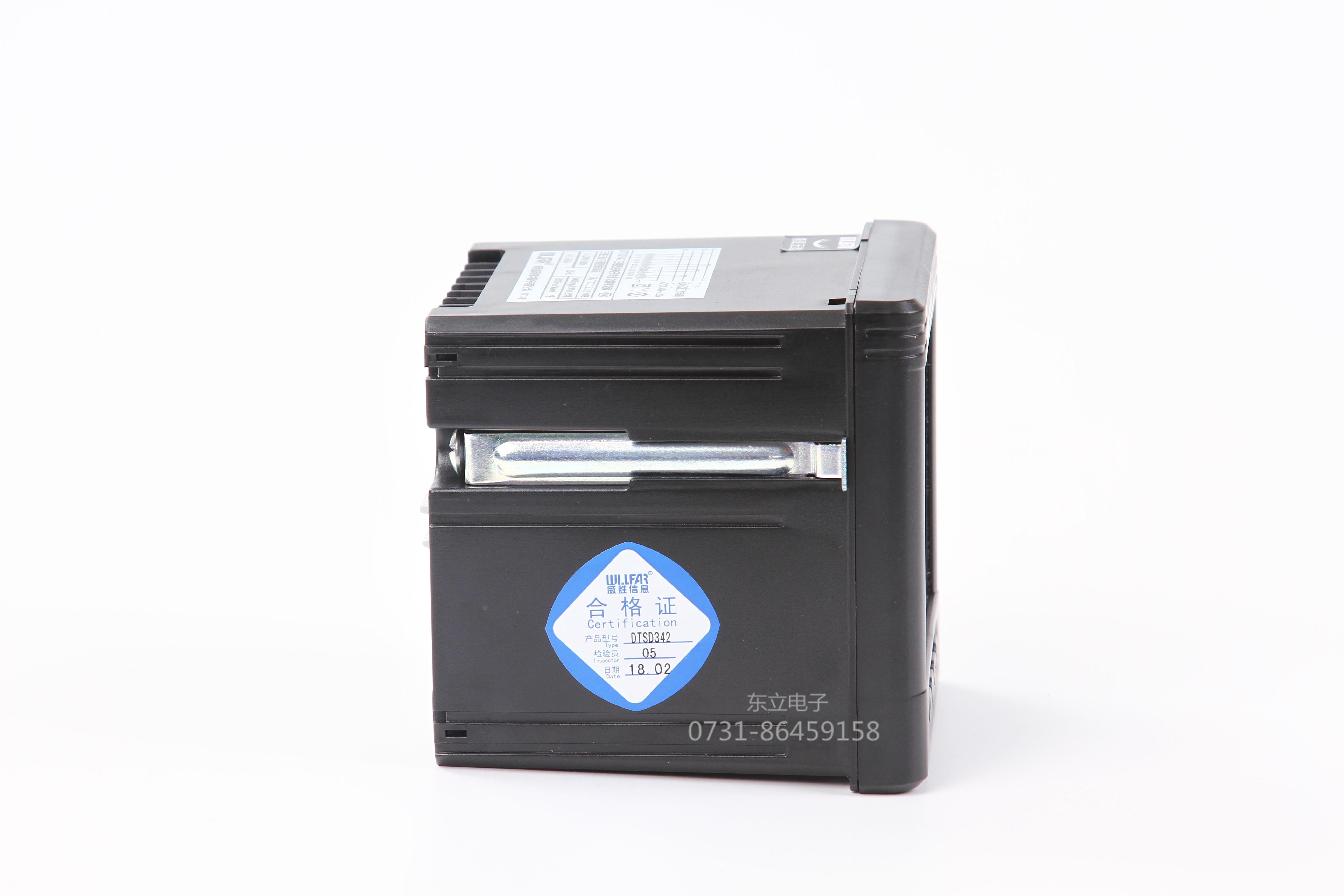

　　一、主要特點本監測儀采用了高精度采樣計量單元和高速MCU數據處理單元，可實現高精度寬范圍準確計量和快速數據分析；采用段碼式多行寬視角液晶顯示屏，顯示內容豐富；液晶配備白色背光，可滿足黑暗環境下查閱數據的要求；采用非易失存儲器存儲各類數據，可長時間保存數據且掉電不丟失；支持RS-485通信端口和工業標準通信規約，組網便捷靈活；選配不同通信模塊，可滿足多種用戶的不同接口需求。 二、主要功能DTSD342-9N三相電子式多功能電能表是一款集測量記錄、電能計量、遙信遙控、大屏幕LCD顯示和網絡通信功能于一體的電力儀表。本儀表可測量電壓、電流、功率、功率因數和頻率等多項電網參數；可計量有功和無功電能；RS-485通信接口支持MODBUS-RTU和DL/T645雙通信規約；具有開關量輸入和輸出功能，可配置模擬量變送輸出功能。本儀表廣泛適用于變配電自動化系統、工業控制和工業自動化系統、能源管理系統和小區電力監控等場合。符合以下標準：GB/T17215.301-2007 多功能電能表 特殊要求 GB/T17215.322-2008 靜止式有功電能表（0.2S級和0.5S級）GB/T17215.323-2008 靜止式無功電能表(2級和3級)DL/T614-2007 多功能電能表DL/T645-2007 多功能電能表通信規約Modbus-RTU

　　三、功能介紹3.1參數測量功能本儀表具有豐富的測量功能，可測量的電網參數和指標如下：（1）各相電壓值及平均電壓值。（2）各線電壓值及平均線電壓值。（3）各相電流值、平均電流值以及零線電流值。（4）總和各分相有功功率、無功功率、視在功率。（5）各分相電壓和電流的相角值。（6）總和各分相的功率因數值。（7）電網頻率，測量范圍為45~65Hz。

　　3.2 電能計量功能本儀表能計量多類電能量數據：（1）組合有功和正反向有功電能。（2）組合無功和四象限無功電能。（3）各分相正反向有功電能、各分相組合無功電能。

　　3.3 顯示與按鍵功能 儀表采用大屏幕寬視角多行液晶顯示，顯示直觀、內容豐富；顯示屏帶白色背光，在光線較暗的環境下也能清晰顯示。顯示配合按鍵操作可獲取詳細的數據信息。

　　3.4通信功能 儀表配置有RS485通信接口，可用于參數設定和各類數據抄讀。
